Storm — орудие Mandako для вертикальной обработки почвы. Мы собираем его в Плам-Кули (Манитоба, Канада) в трёх вариантах ширины захвата, от 8,2 до 12,2 м. Нужен трактор от 405 л. с. На орудии стоят диски 508 мм (20″) с шагом 254 мм, эффективная ширина реза 127 мм. Угол атаки батарей меняется гидравликой от 0° до 14° прямо на ходу. Рабочая масса около 1 190 кг на метр ширины захвата.
Что орудие делает в поле

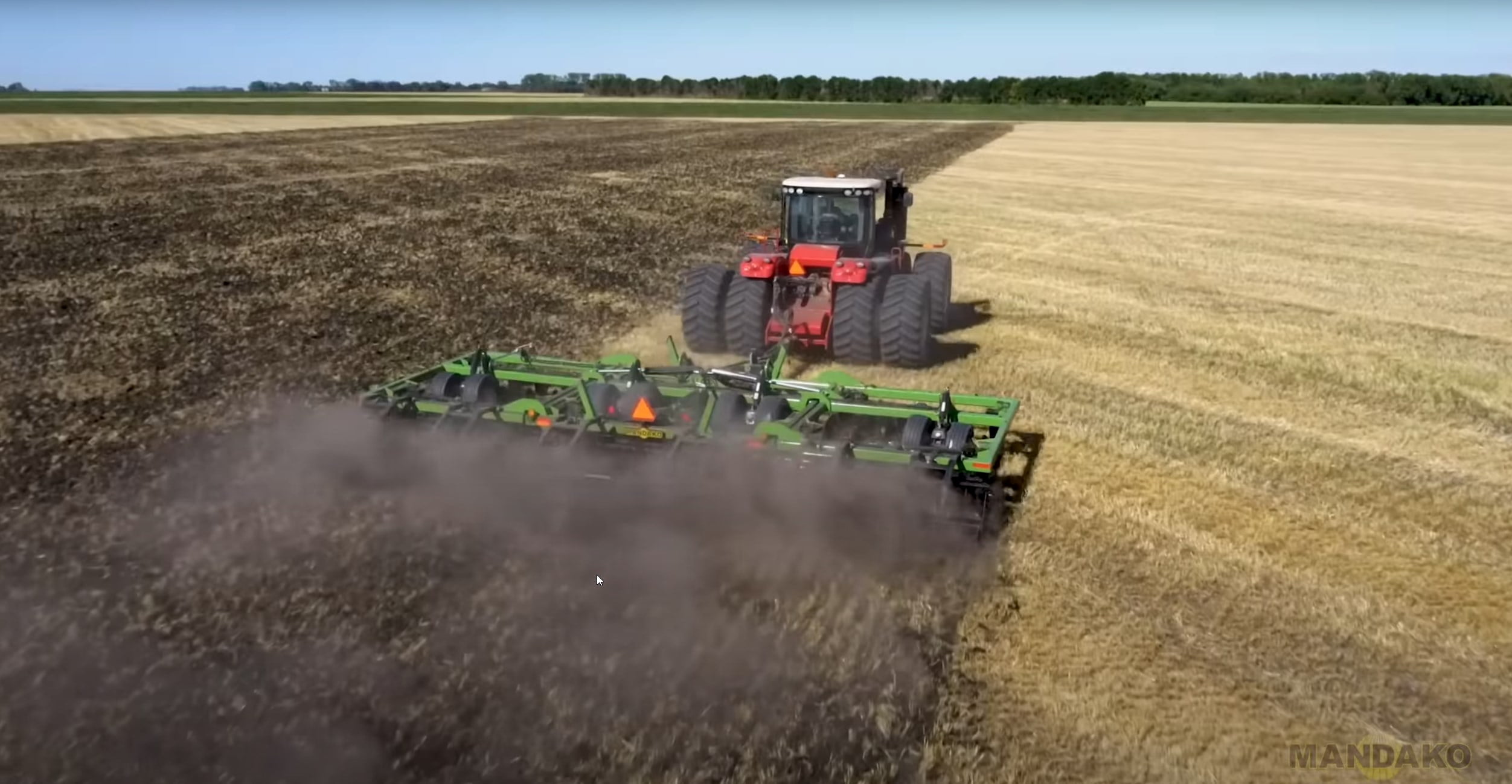

Вертикальная обработка почвы измельчает пожнивные остатки и рыхлит верхний слой, не переворачивая пласт. Глубина хода дисков 3–15 см. При 0° диски режут прямо и оставляют поверхность почти такой же, как до прохода. Это настройка для мокрой весны: почва просыхает и прогревается, и диски её не замазывают. При 14° диски перемещают почву, перемешивают остатки и выравнивают колеи. Так работают после тяжёлого урожая рапса или кукурузы или когда закрывают поле осенью. Угол вы выбираете из кабины, поэтому за один проход настройка меняется вместе с полем.
Диски
Есть два варианта дисков, оба 508 мм (20″). Диск Ingersoll 13W режет остатки и перемешивает их. Сферический диск сильнее перемещает почву и меньше измельчает остатки. Оба стоят на независимых ступицах с тройным манжетным уплотнением. Каждый диск снимается одним болтом. Погнутый диск меняют прямо в поле, а не везут в мастерскую. Какой диск когда ставить, мы разбираем в статье о выборе дисков для вертикальной обработки почвы.
Рама и предохранители
Рама сварена из трубы 152 × 152 × 12,7 мм. Диски стоят на усиленных предохранителях с витой пружиной, по два диска на предохранитель. Камень поднимает два диска, остальные продолжают резать. Глубина настраивается в одной точке для всего орудия. Все три типоразмера (8,2 м, 10,1 м и 12,2 м) имеют складную трёхсекционную раму.
Финишная обработка
За дисками можно поставить гидравлические прутковые катки и двухрядную пружинную борону. Катки уплотняют посевное ложе и разбивают комья. Борона ровно распределяет остатки. Катки и борона регулируются из кабины.
Подключение и транспортировка
Дышло складывается для хранения. Рукоятки гидравлических разъёмов Hydra Grip помечены цветом, поэтому подключение занимает минуту. Storm нужны четыре гидравлических выхода и 38 л/мин при 124 бар. Транспортная ширина от 4,3 м у орудия на 8,2 м до 6,4 м у орудия на 12,2 м. Все типоразмеры есть в таблице характеристик ниже.
Типоразмеры и опции
- Ширина захвата: 8,2 м, 10,1 м и 12,2 м. Требуемая мощность трактора от 405 л. с. для 8,2 м и от 600 л. с. для 12,2 м.
- Диски: Ingersoll 13W 508 мм (20″) или сферические 508 мм (20″), шаг 254 мм, эффективная ширина реза 127 мм.
- Угол атаки батарей: 0–14°, гидравлическая запатентованная регулировка, меняется на ходу из кабины.
- Глубина: 3–15 см, регулировка глубины в одной точке.
- Рама: усиленная труба 152 × 152 × 12,7 мм, рабочая масса около 1 190 кг/м.
- Предохранители: усиленный предохранитель с витой пружиной, 2 диска на предохранитель. Независимые ступицы дисков с тройным манжетным уплотнением.
- Задние рабочие органы: гидравлические прутковые катки, двухрядная пружинная борона.
- Сцепка: складное дышло, рукоятки Hydra Grip с цветовой маркировкой.
- Цвет: зелёный, чёрный или красный.
- Euro Storm: двухсекционная версия Storm для узких дорог и более строгих правил перевозки. Подробнее на странице Euro Storm.
| Типоразмер | 8,2 м | 10,1 м | 12,2 м |
| Количество дисков, шт. | 65 | 81 | 97 |
| Угол атаки батарей | 0–14° | 0–14° | 0–14° |
| Общая длина в работе, м | 5,1 | 5,1 | 5,1 |
| Шаг дисков, мм | 254 | 254 | 254 |
| Глубина обработки, см | 3–15 | 3–15 | 3–15 |
| Эффективная ширина реза, мм | 127 | 127 | 127 |
| Секции рамы, шт. | 3 | 3 | 3 |
| Длина сцепки, м | 3,8 | 3,8 | 4,4 |
| Требуемая мощность, л. с. | от 405 | от 495 | от 600 |
| Расход гидравлики при 124 бар, л/мин | 38 | 38 | 38 |
| Гидравлические выходы, шт. | 4 | 4 | 4 |
| Шины | 440/55 R18 | 440/55 R18 | 440/55 R18 |
| Масса с бороной и катками, кг | 11 440 | 13 250 | 15 940 |
| Транспортная высота, м | 3,5 | 4,4 | 4,4 |
| Транспортная ширина, м | 4,3 | 4,3 | 6,4 |
| Ширина захвата, м | 8,1 | 10,2 | 12,2 |
Дисковая борона переворачивает почву и заделывает остатки. Storm разрезает остатки и оставляет большую часть на поверхности. При 0° диски идут прямо и задевают только узкую щель. С большим углом они перемешивают и выравнивают почву, но пласт всё равно не переворачивают. Весной поле просыхает и прогревается, а остатки остаются на поверхности и удерживают верхний слой почвы.
Да. На глине увеличьте угол, и сферические диски или диски 13W измельчат остатки и разобьют верхний слой. Рабочая масса 1 190 кг/м удерживает диски в почве. На песке ставьте угол ближе к 0° и работайте мельче (глубина регулируется от 3 до 15 см). Так диски режут остатки и не перемещают почву, которую лучше не трогать.
Рама сварена из трубы 152 × 152 × 12,7 мм. Каждый предохранитель держит два диска на витой пружине. Камень поднимает два диска и отпускает их обратно, ничего не погнув. Ступицы независимые, с тройным манжетным уплотнением. Диск меняется одним болтом.
От 405 л. с. для 8,2 м, от 495 л. с. для 10,1 м и от 600 л. с. для 12,2 м. Ещё нужны четыре гидравлических выхода, 38 л/мин при 124 бар. Масса с бороной и катками от 11 440 до 15 940 кг. Проверьте допустимую нагрузку на сцепку и заднюю ось трактора.
Нет. Орудию на 8,2 м хватает трактора от 405 л. с., орудию на 12,2 м нужно 600 л. с. У всех трёх типоразмеров одинаковые диски, предохранители, рамная труба и опции, так что узкое орудие не облегчённое. Выбирайте ширину по трактору и площади полей. Если нужно готовое посевное ложе за один проход, добавьте катки или борону.
Мы формируем дилерскую сеть в этом регионе. Если вы продаёте или обслуживаете сельхозтехнику, давайте обсудим представительство Mandako: полевые катки и почвообрабатывающие орудия.
По ценам и вопросам о технике пишите нам напрямую.
