Euro Storm — двухсекционное орудие для вертикальной обработки почвы. Оно сделано для хозяйств, которым приходится ездить по узким дорогам. В зависимости от угла батарей орудие работает как скоростная дисковая борона или как орудие для вертикальной обработки почвы. Угол атаки батарей меняется гидравликой от 0° до 14° прямо на ходу. Три типоразмера: 4,0 м, 4,9 м и 6,1 м, для тракторов от 130 л. с.
Что орудие делает в поле

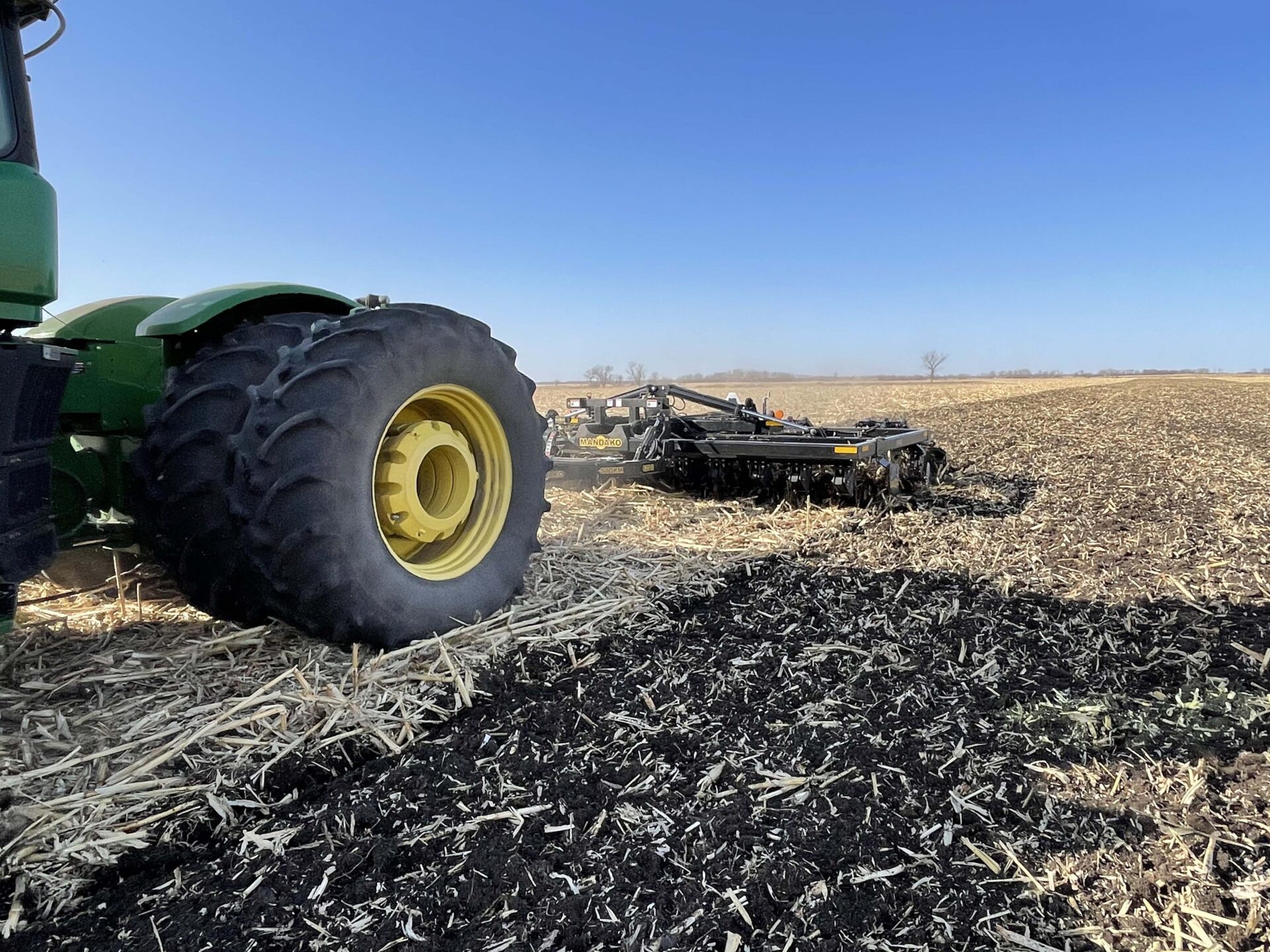

При 0° диски режут пожнивные остатки прямо и оставляют поверхность почти такой же, как до прохода. Увеличьте угол, и диски начнут перемещать почву, перемешивать остатки и выравнивать поле. Орудие заделывает колеи глубиной до 41 см за один проход. Оно справляется с большим количеством остатков, включая стебли кукурузы и остатки бобовых. Шаг дисков 254 мм, эффективная ширина реза 127 мм по всей ширине захвата.
Диски и подвеска

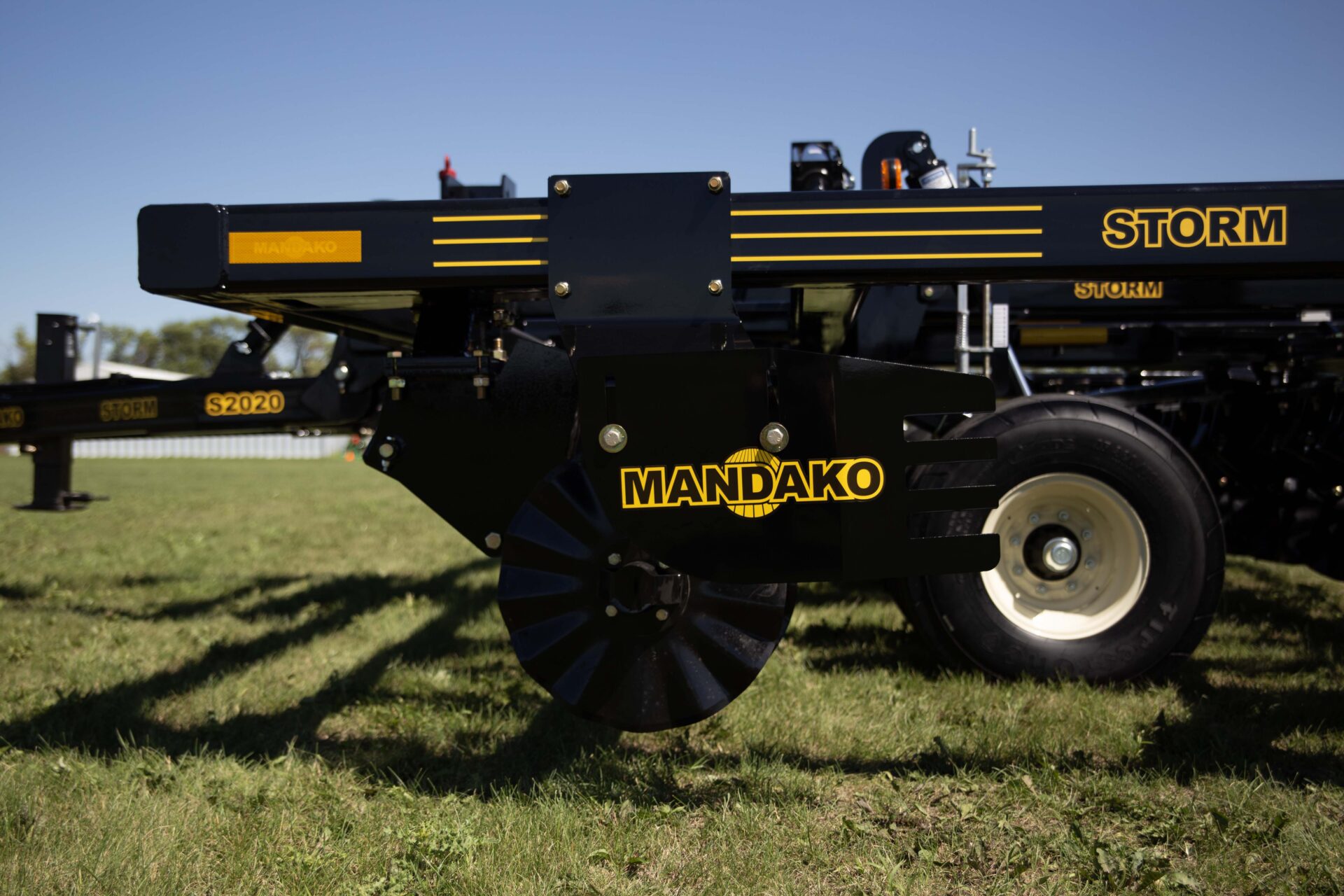

Каждый диск подвешен отдельно и защищён витой пружиной. Камень поднимает один диск, остальные продолжают резать. Стяжных болтов батарей нет. Диск снимается отдельно, и не нужно разбирать всю батарею. В этом разница между ремонтом в поле и потерянными полдня. Подшипники стандартные, их легко купить на месте, а не ждать фирменную деталь под заказ.

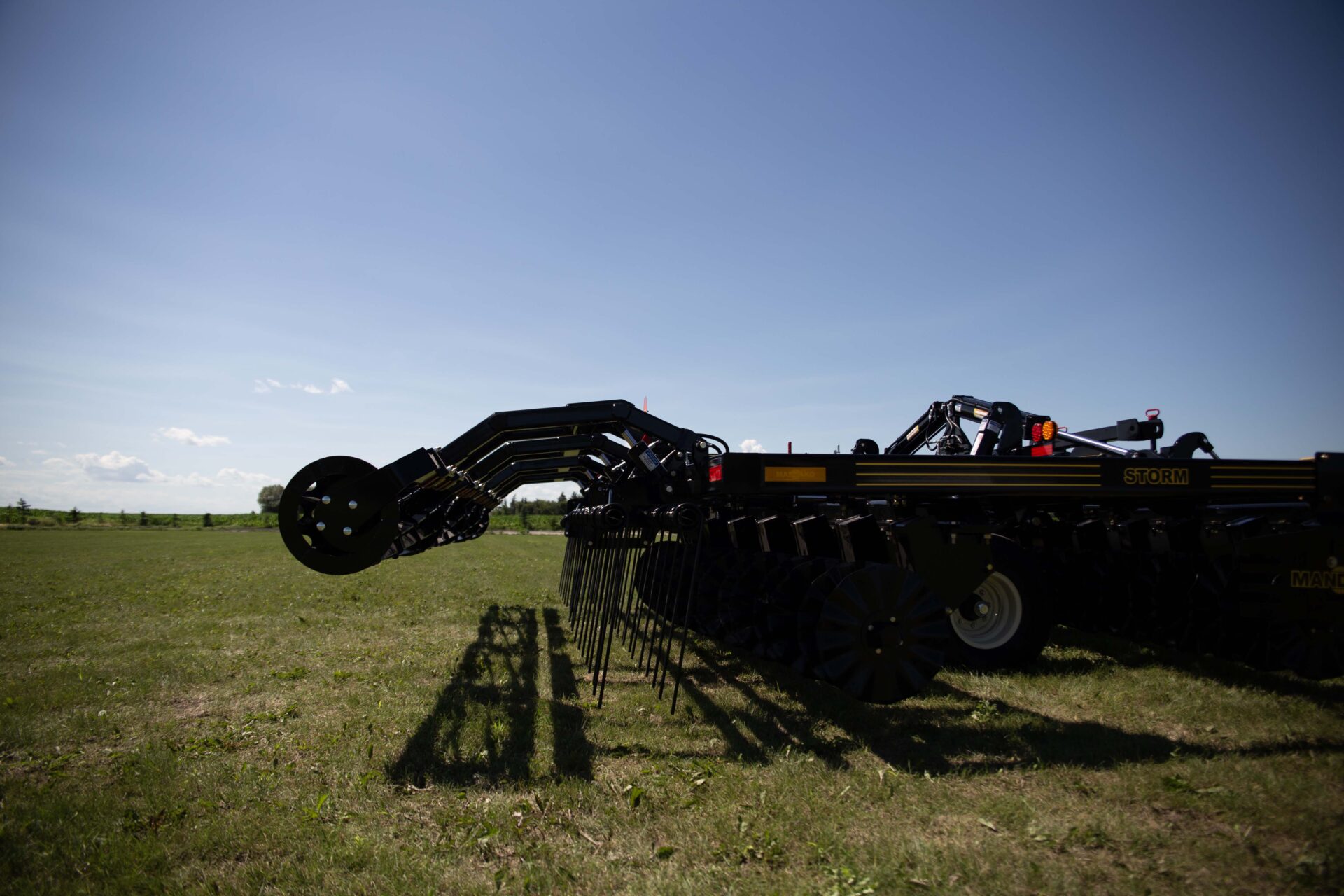

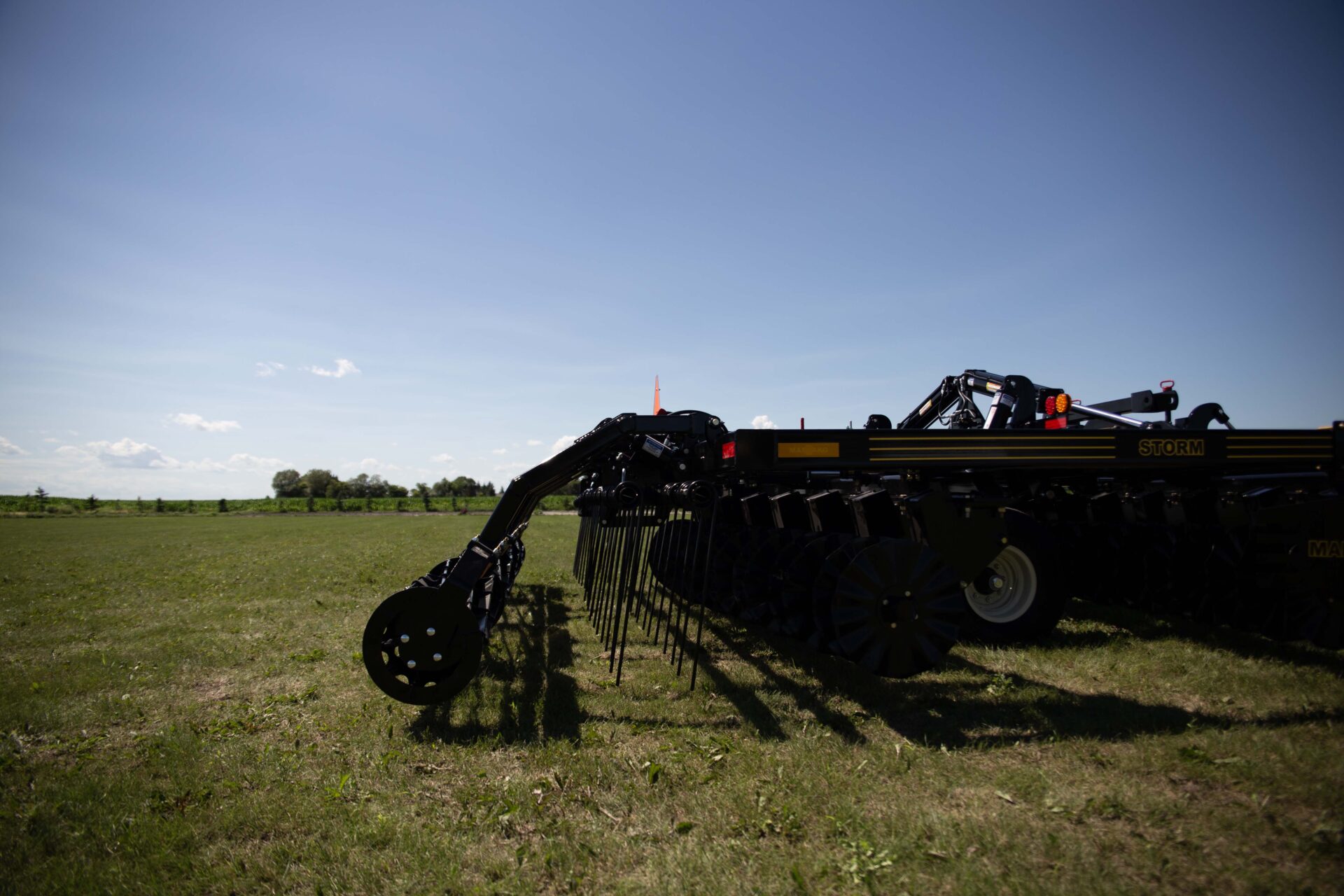

Катки и борона

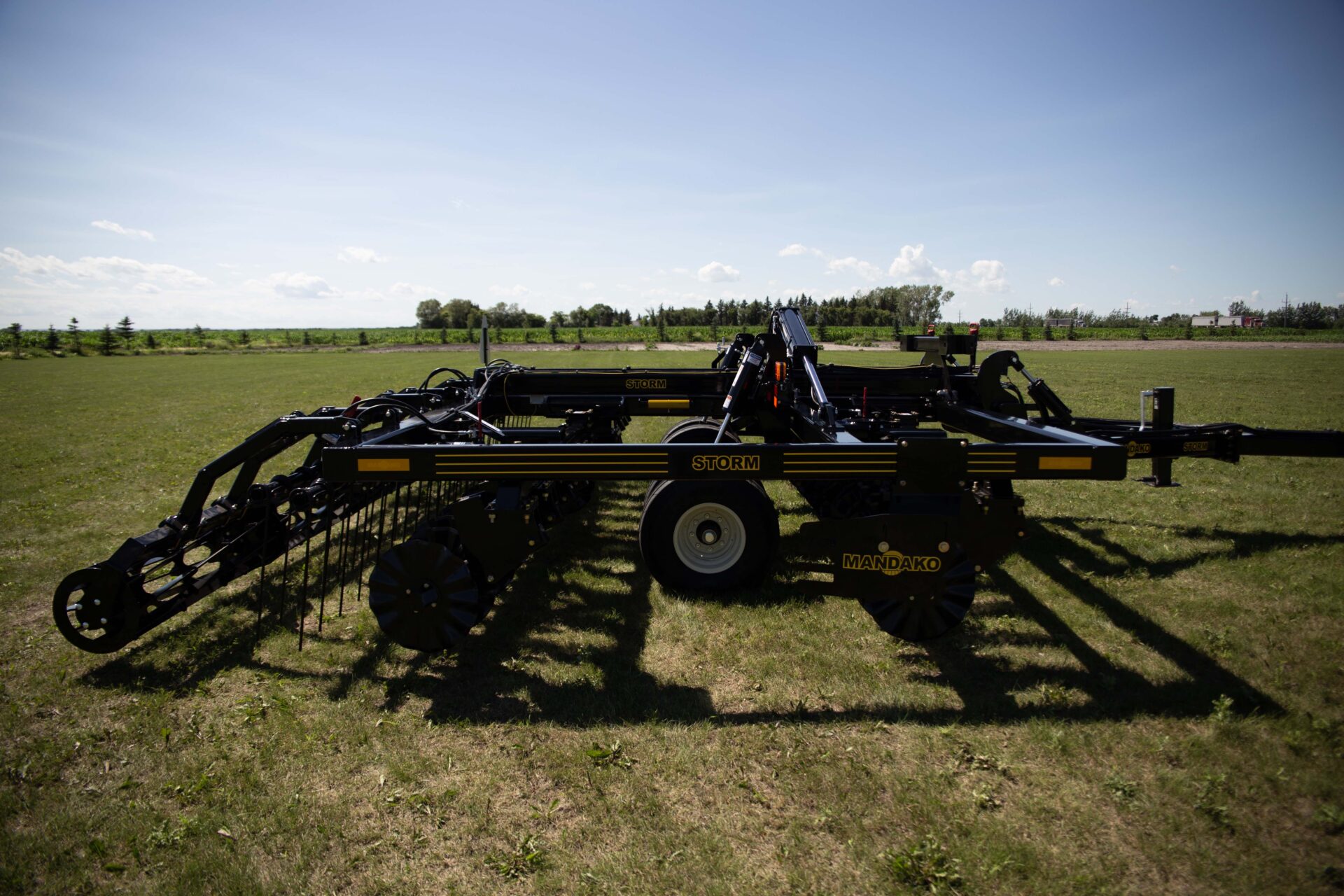

Задние гидравлические прутковые катки разбивают комья и выравнивают почву за дисками. Их регулируют из кабины. Двухрядная пружинная борона идёт с шагом зубьев 127 мм, пятирядная с шагом 51 мм для более тонкой обработки. Обе распределяют остатки ровно и не сгребают их в валки.

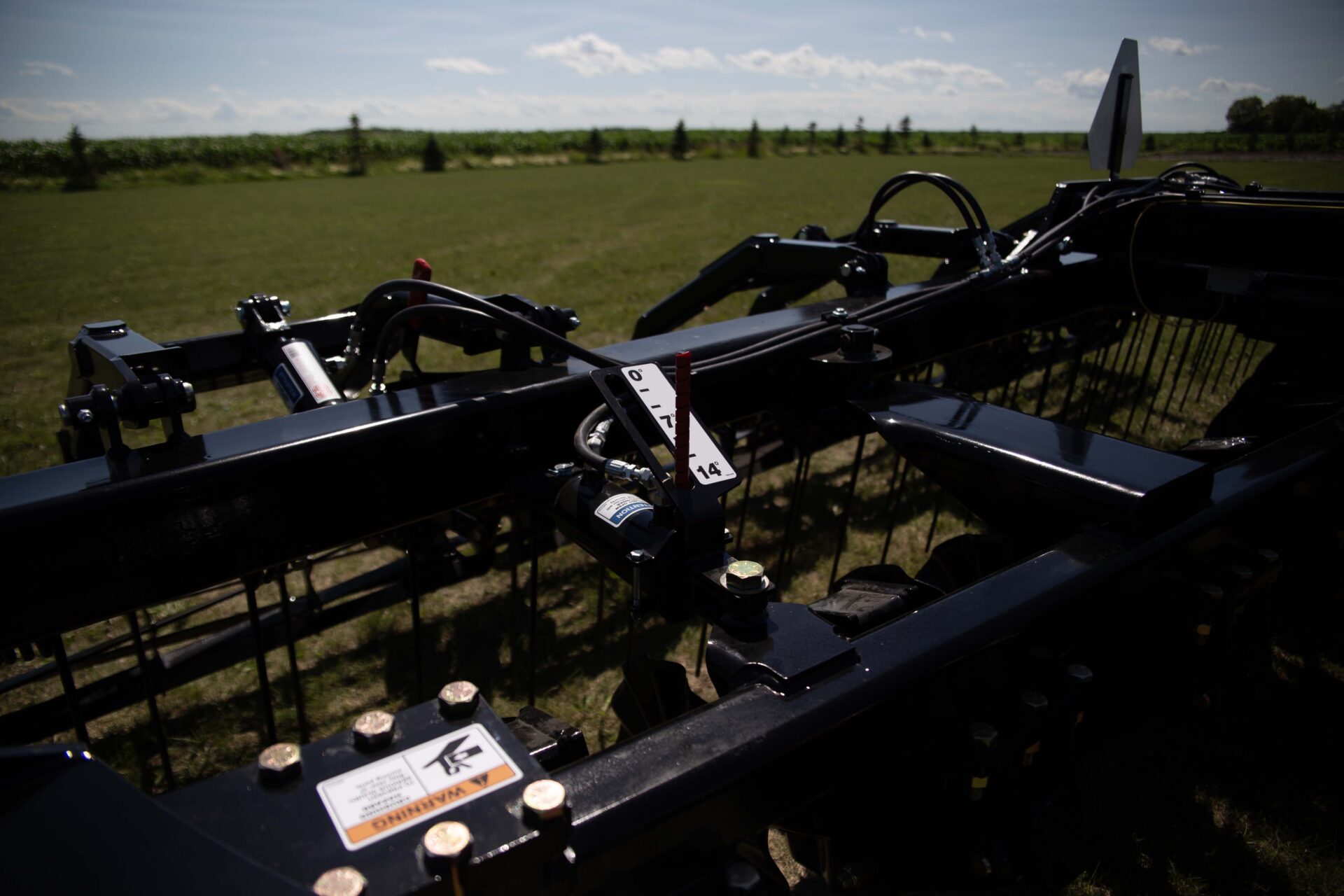

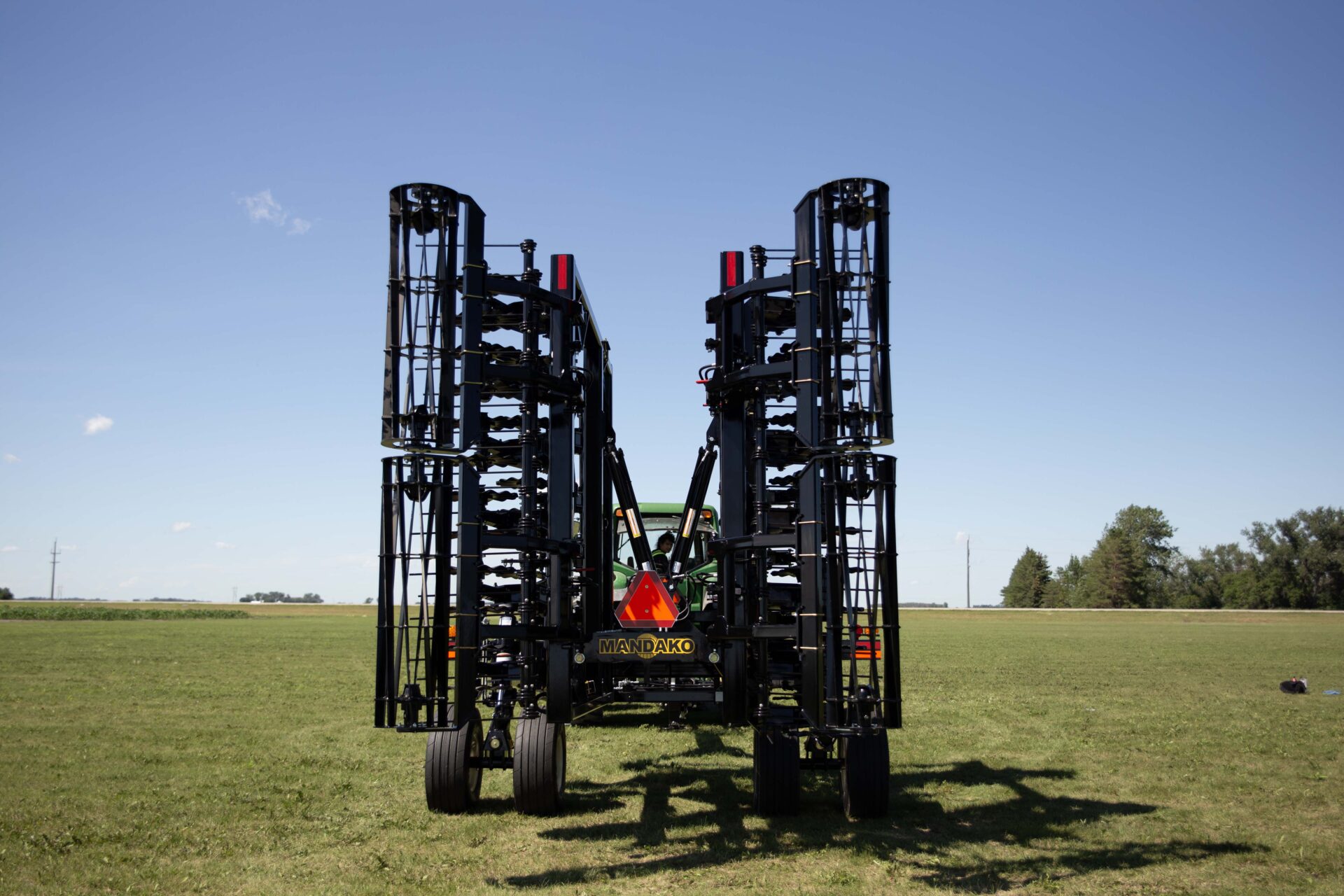

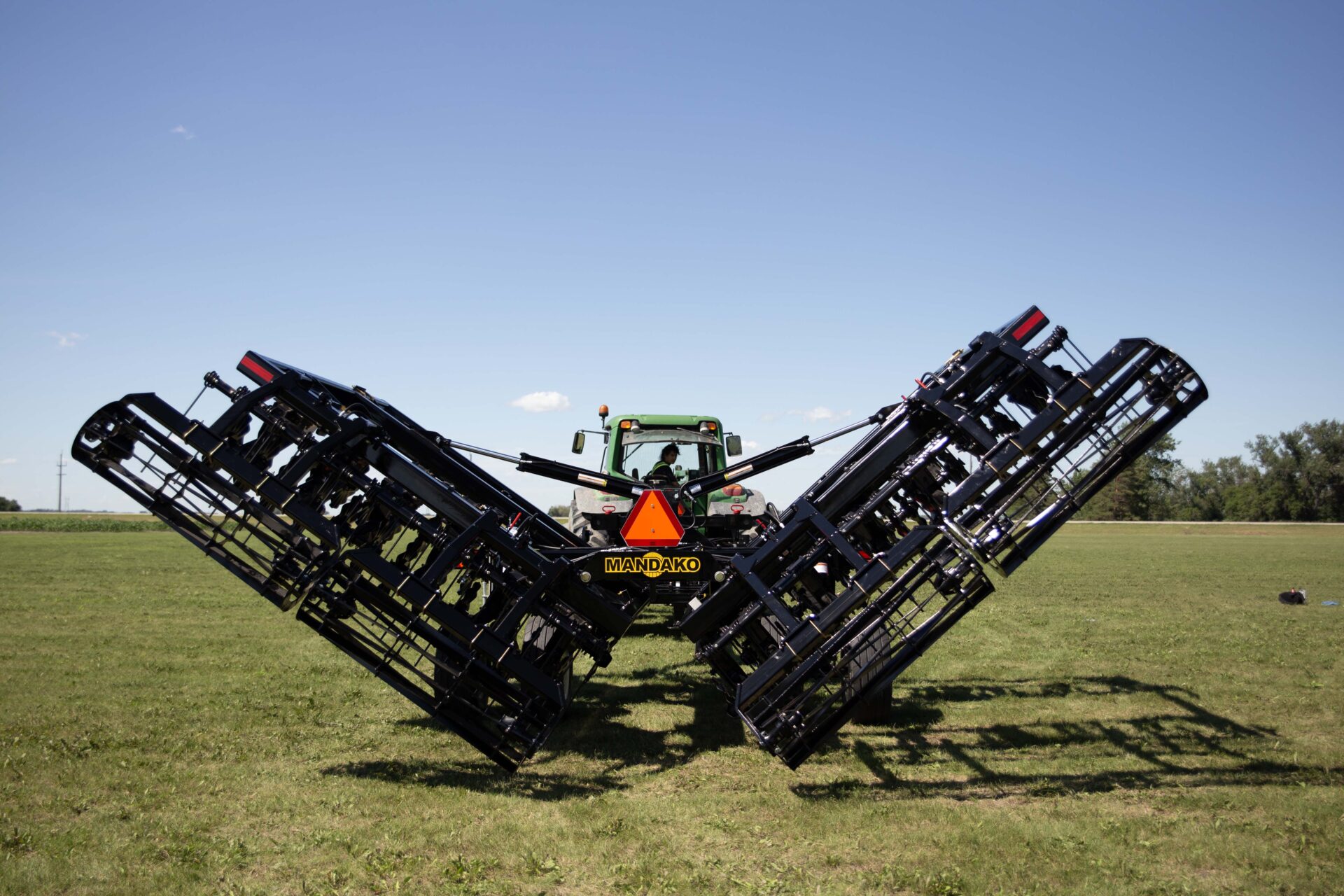

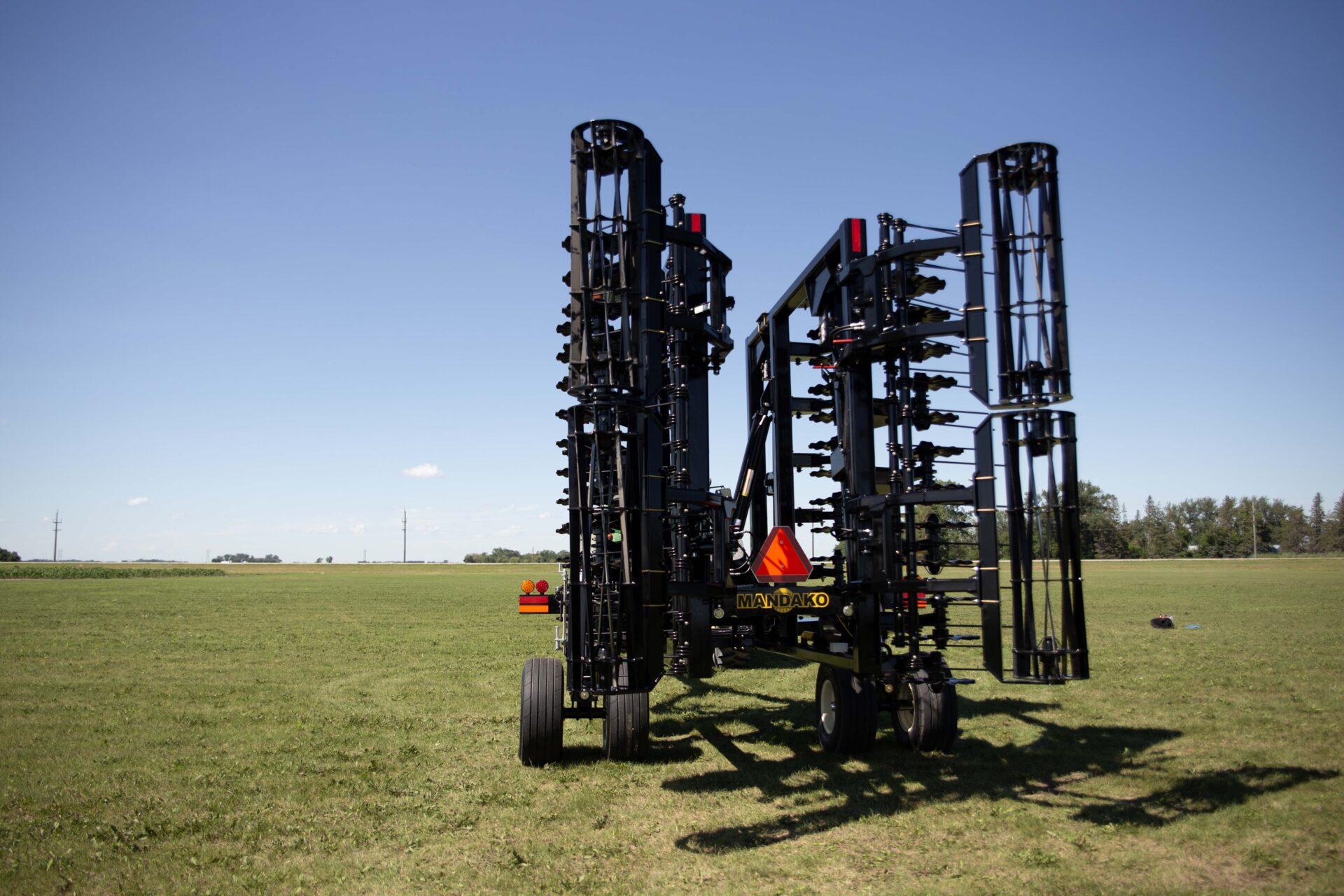

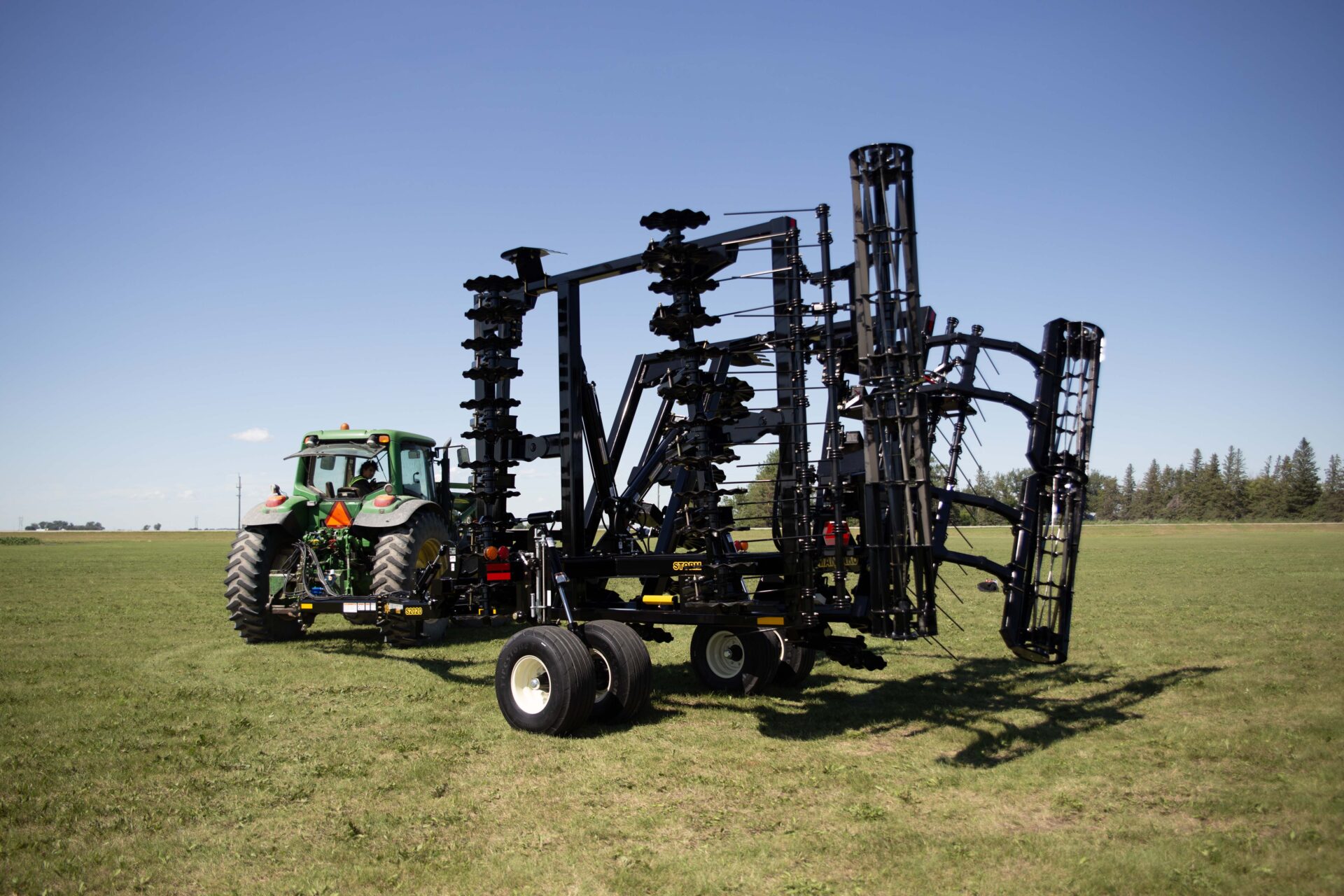

Рама и транспортировка

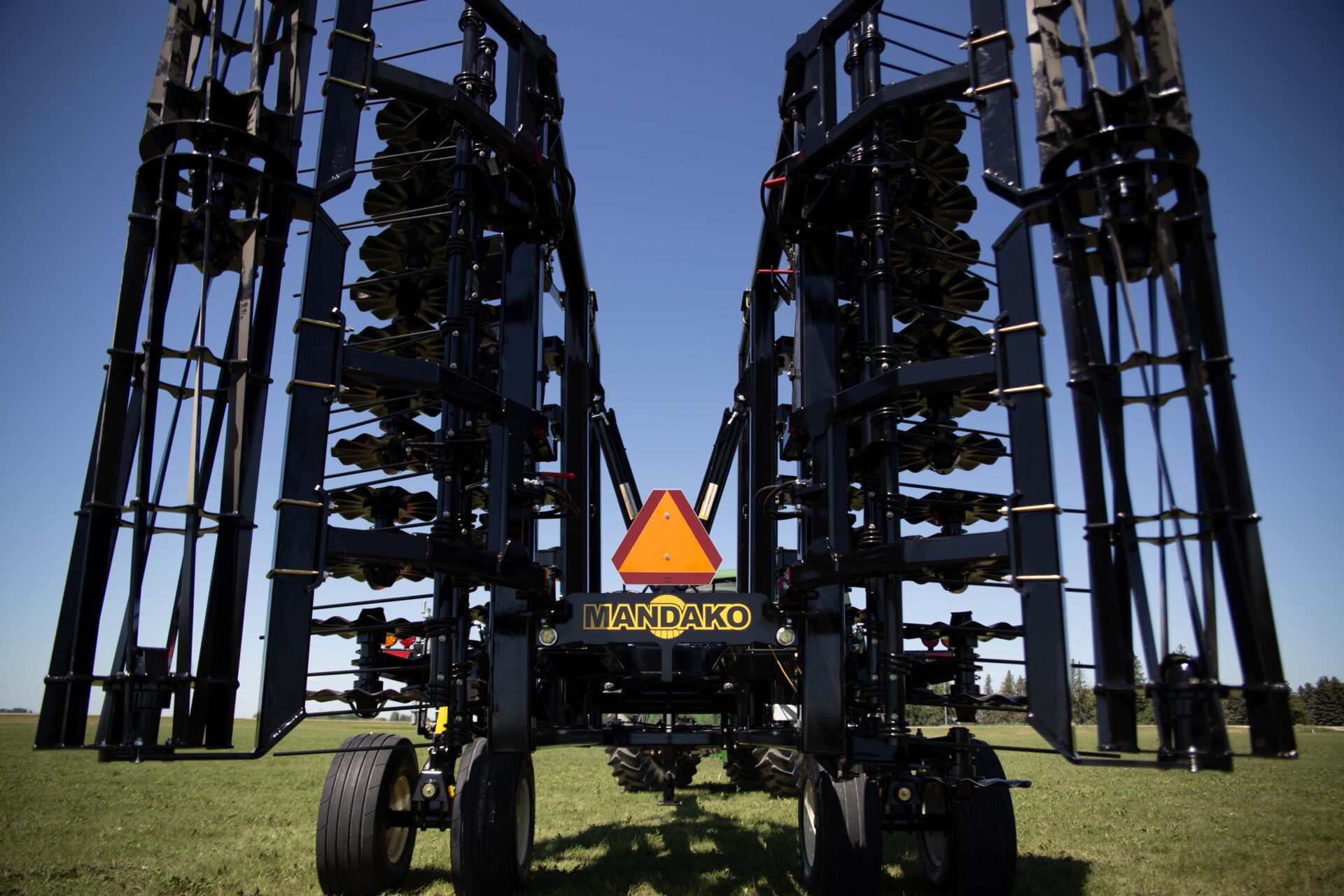

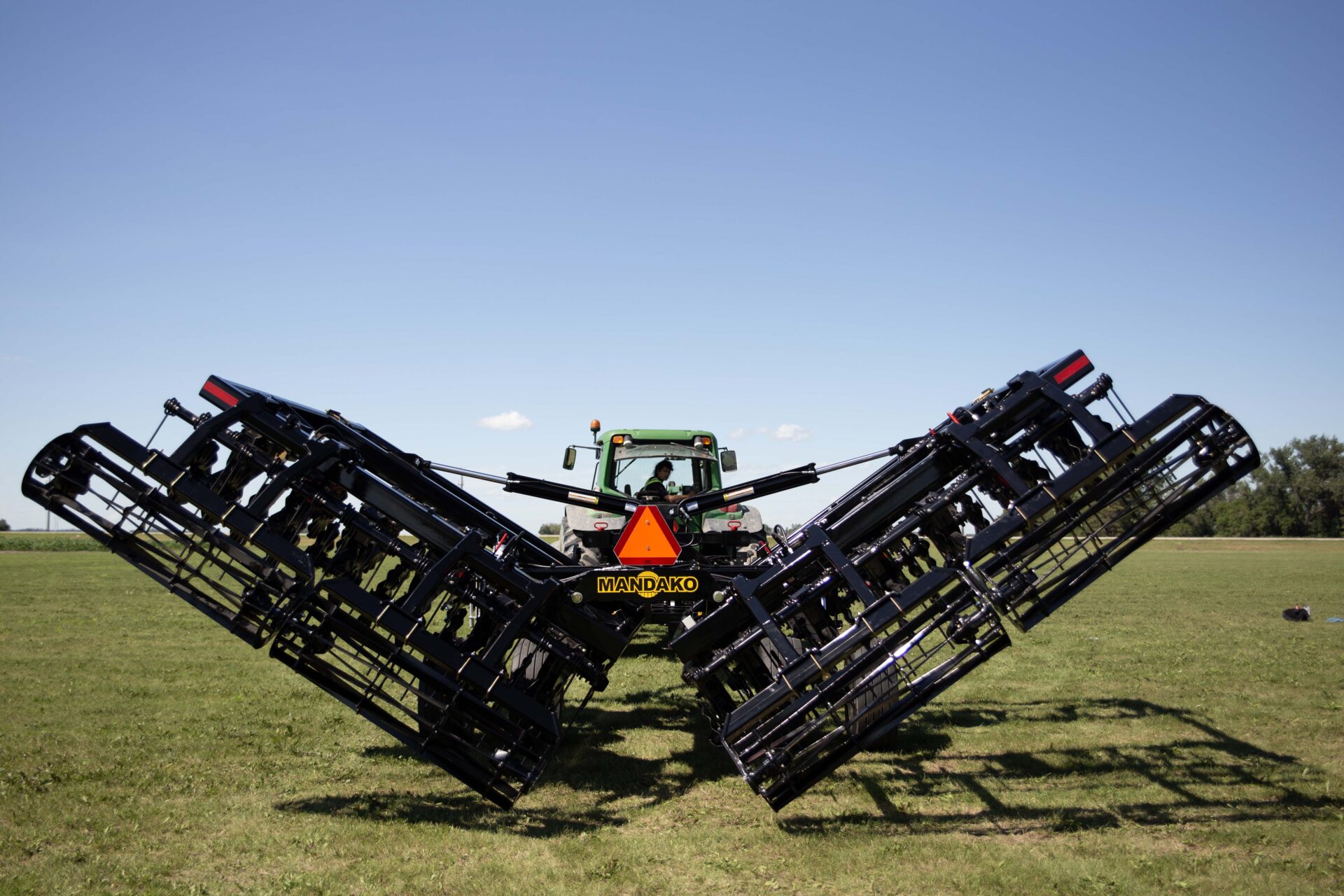

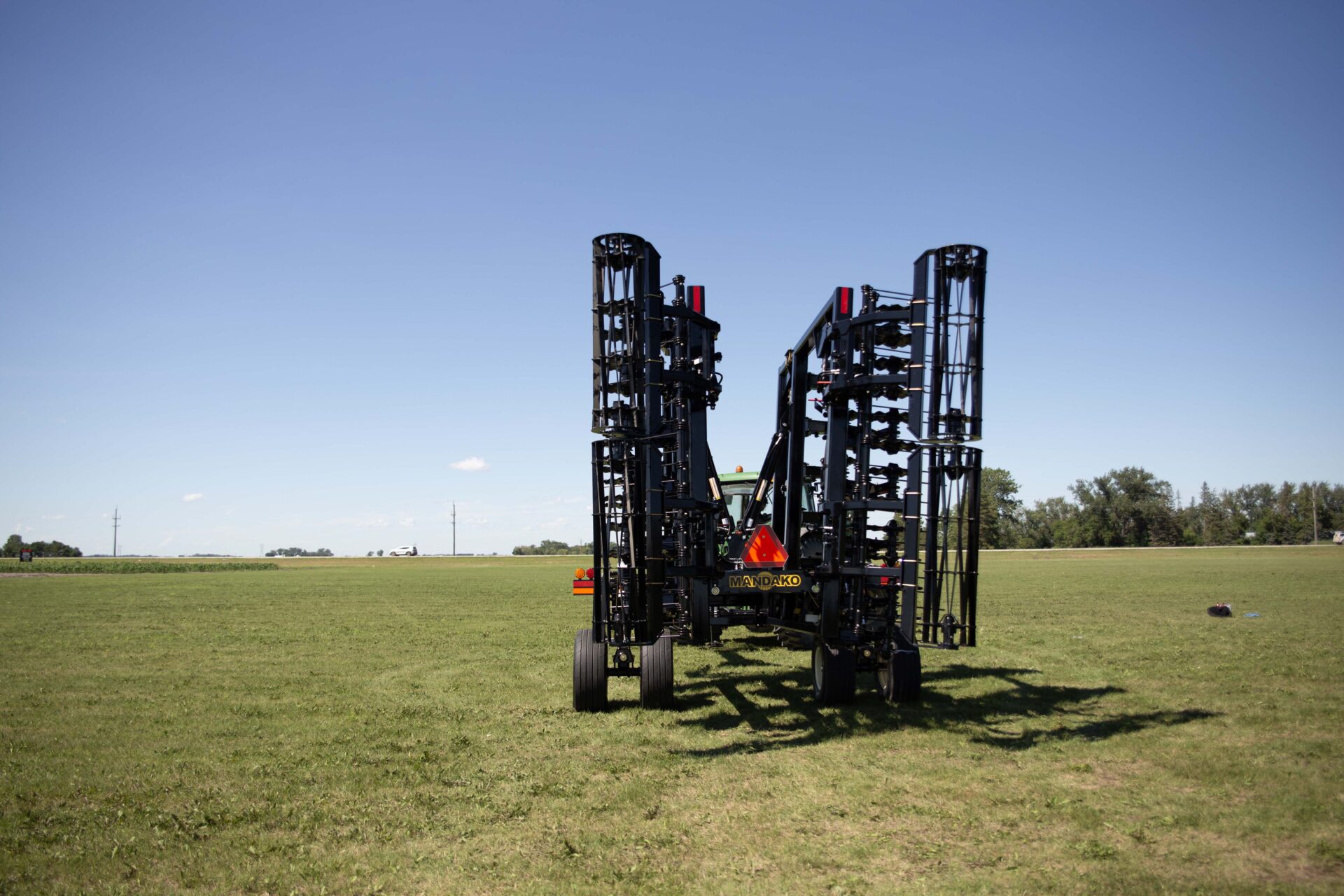

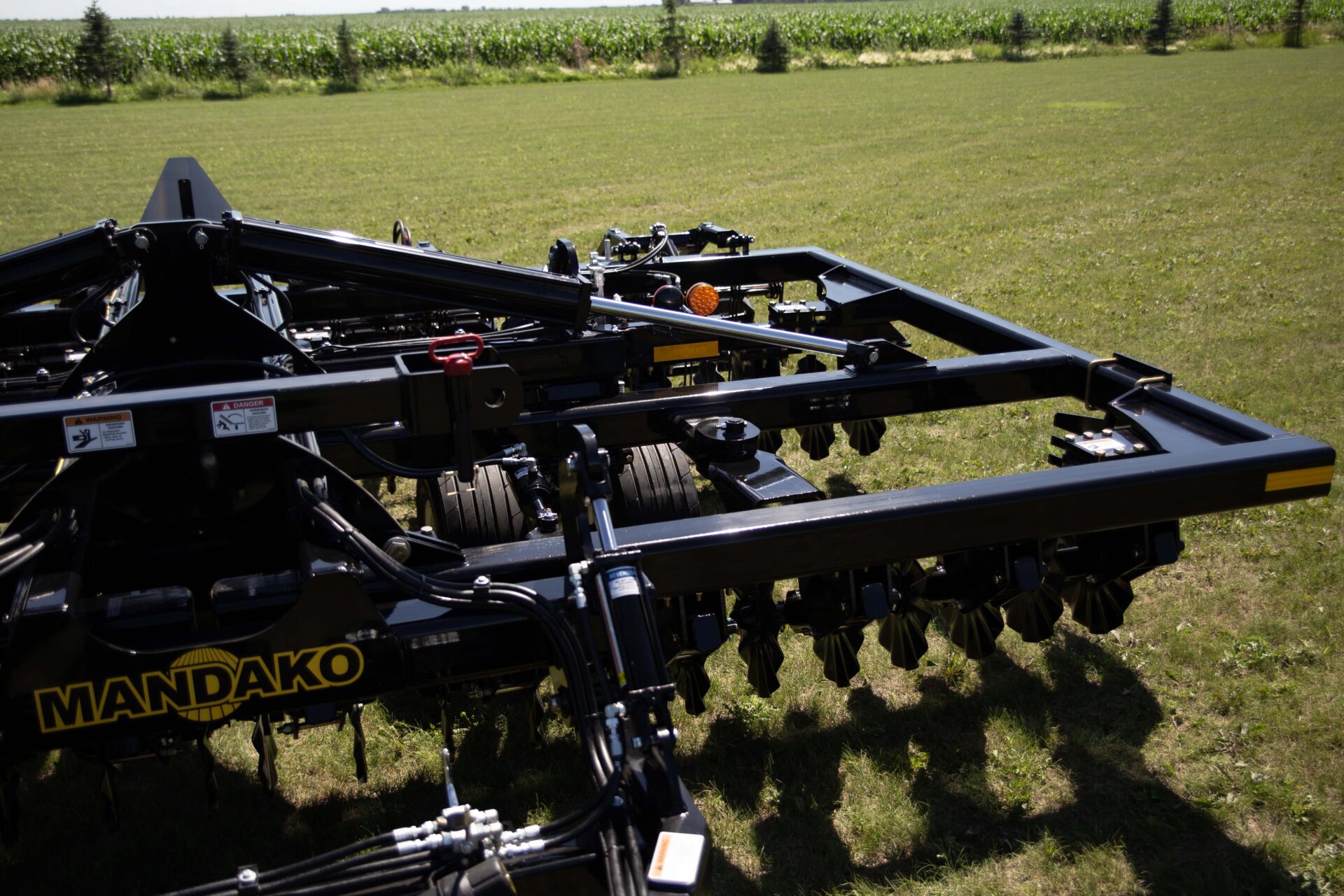

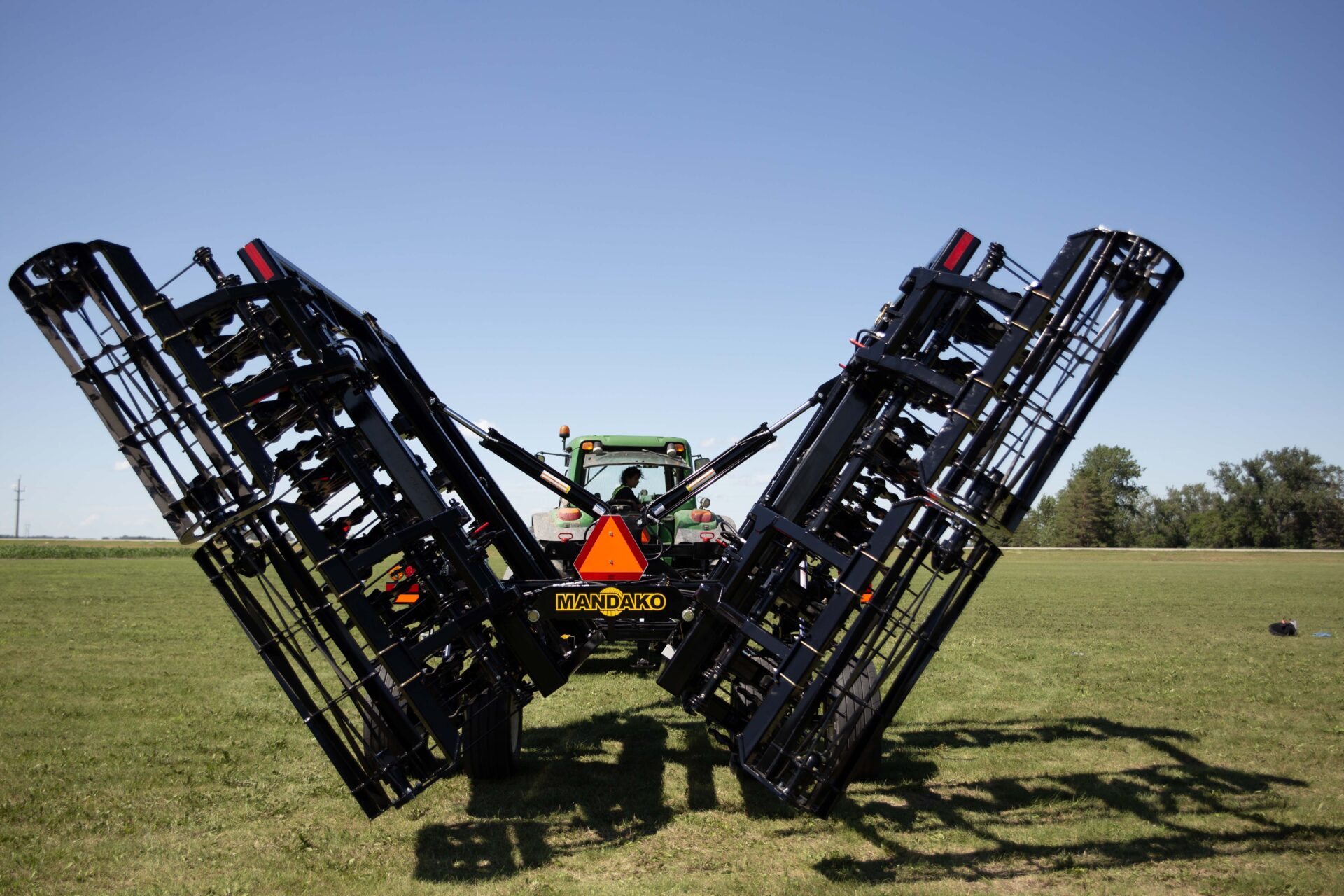

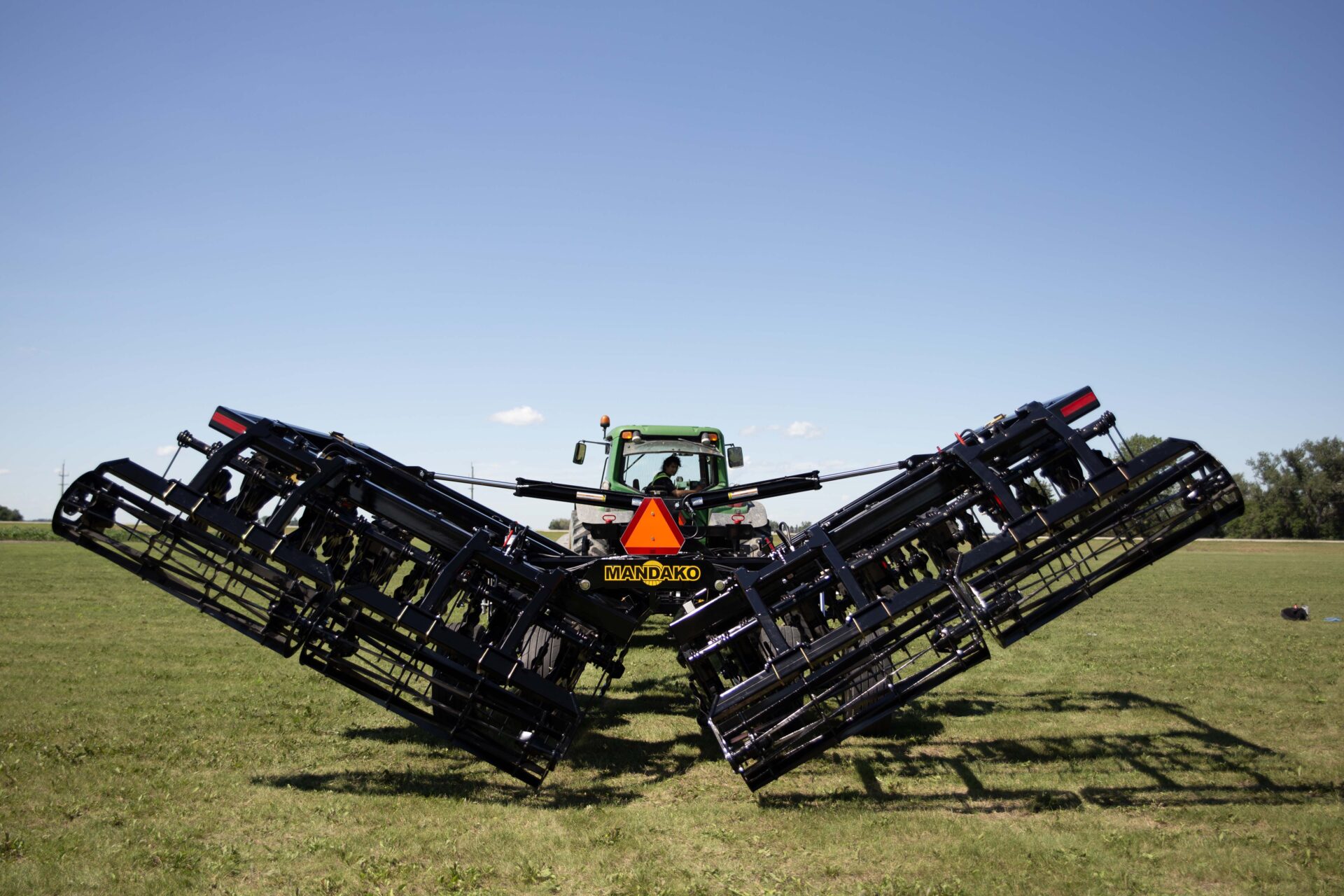

Рама из двух секций сварена из усиленной стальной трубы. Орудия на 4,0 м и 4,9 м складываются до 2,9 м, орудие на 6,1 м до 3,4 м. Поэтому Euro Storm можно перевозить там, где более широкое орудие не пропустят. Транспортная длина 8,9 м. Высота орудия на 6,1 м в сложенном виде 4,2 м, длина сцепки 3,8 м.

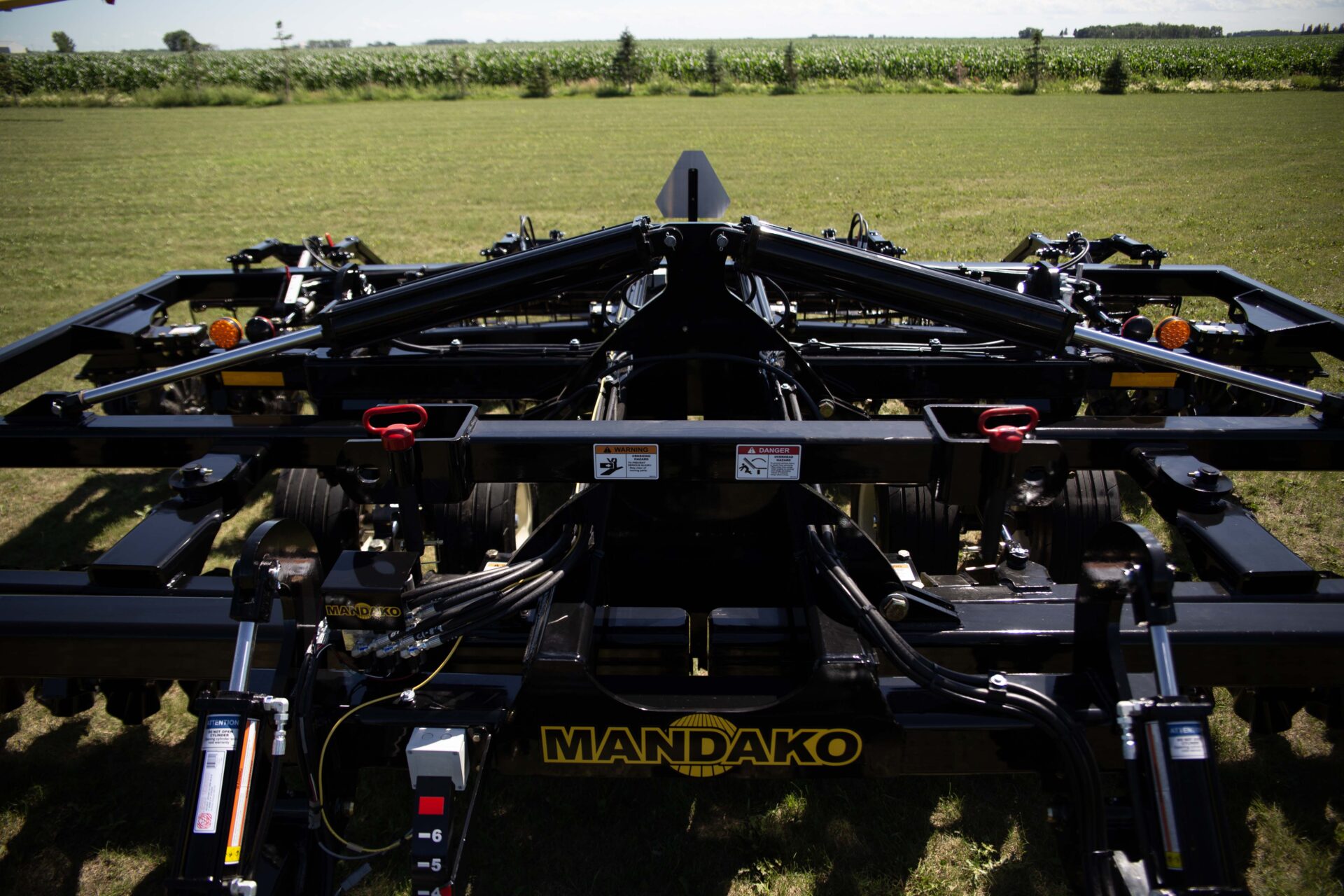

Подключение и мощность
Требуемая мощность трактора от 130 л. с. для 4,0 м, от 160 л. с. для 4,9 м и от 200 л. с. для 6,1 м. Нужны четыре гидравлических выхода и 38 л/мин при 124 бар. Шины 320/70R15 12,5L. Орудие в основном механическое. Электроники в нём мало, отказывать почти нечему, и к трактору её подключать не нужно.
Типоразмеры и опции
- Типоразмеры: 4,0 м (S1320-2025), 4,9 м (S1620-2025) и 6,1 м (S2020-2025), у всех рама из 2 секций. Ширина захвата 4,1 м, 5,3 м и 6,0 м.
- Угол атаки батарей: 0–14°, гидравлическая регулировка на ходу.
- Глубина: 3–15 см.
- Диски: независимая подвеска каждого диска с витой пружиной, без стяжных болтов батарей, шаг дисков 254 мм, эффективная ширина реза 127 мм.
- Задние рабочие органы: гидравлические прутковые катки, двухрядная пружинная борона с шагом зубьев 127 мм или пятирядная с шагом 51 мм.
- Рама: усиленная стальная труба, независимая подвеска, стандартные подшипники и легкодоступные запчасти.
- Транспортировка: ширина 2,9 м у орудий на 4,0 м и 4,9 м, 3,4 м у орудия на 6,1 м. Длина 8,9 м. Высота 4,2 м у орудия на 6,1 м. Длина сцепки 3,8 м, общая длина в работе 5,1 м.
- Гидравлика: 4 выхода, 38 л/мин при 124 бар.
- Мощность трактора: от 130, 160 и 200 л. с.
- Шины: 320/70R15 12,5L.
- Более широкое орудие: Storm с тем же углом атаки батарей 0–14°. Ширина от 4,0 до 12,2 м, рама из 2 и 3 секций.
| Типоразмер | 4,0 м (S1320-2025) | 4,9 м (S1620-2025) | 6,1 м (S2020-2025) |
| Размер, м | 4,0 | 4,9 | 6,1 |
| Секции рамы, шт. | 2 | 2 | 2 |
| Транспортная ширина (A), м | 2,9 | 2,9 | 3,4 |
| Транспортная высота (B), м | 4,2 | ||
| Транспортная длина (C), м | 8,9 | 8,9 | 8,9 |
| Ширина захвата (D), м | 4,1 | 5,3 | 6,0 |
| Общая длина в работе (E), м | 5,1 | 5,1 | 5,1 |
| Длина сцепки (F), м | 3,8 | 3,8 | 3,8 |
| Глубина обработки, см | 3–15 | 3–15 | 3–15 |
| Угол атаки батарей | 0–14° | 0–14° | 0–14° |
| Шаг дисков, мм | 254 | 254 | 254 |
| Эффективная ширина реза, мм | 127 | 127 | 127 |
| Шаг зубьев бороны (2 ряда), мм | 127 | 127 | 127 |
| Шаг зубьев бороны (5 рядов), мм | 51 | 51 | 51 |
| Расход гидравлики при 124 бар, л/мин | 38 | 38 | 38 |
| Гидравлические выходы, шт. | 4 | 4 | 4 |
| Требуемая мощность, л. с. | от 130 | от 160 | от 200 |
| Шины | 320/70R15 12,5L | 320/70R15 12,5L | 320/70R15 12,5L |
От 130 л. с. для 4,0 м, от 160 л. с. для 4,9 м и от 200 л. с. для 6,1 м. Ещё нужны четыре гидравлических выхода, 38 л/мин при 124 бар. Электронику к трактору подключать не нужно.
Угол атаки батарей тот же, 0–14° с гидравлической регулировкой, и шаг дисков тот же, 254 мм. Но у Euro Storm рама из двух секций. Она складывается узко: до 2,9 м у орудий на 4,0 м и 4,9 м. Storm выпускается шириной до 12,2 м с рамой из трёх секций. Он подходит там, где ширина дороги не ограничивает.
У каждого диска своя подвеска с витой пружиной. Камень поднимает один диск, и пружина возвращает его на место. Стяжных болтов батарей нет, поэтому повреждённый диск снимается отдельно, без разборки батареи.

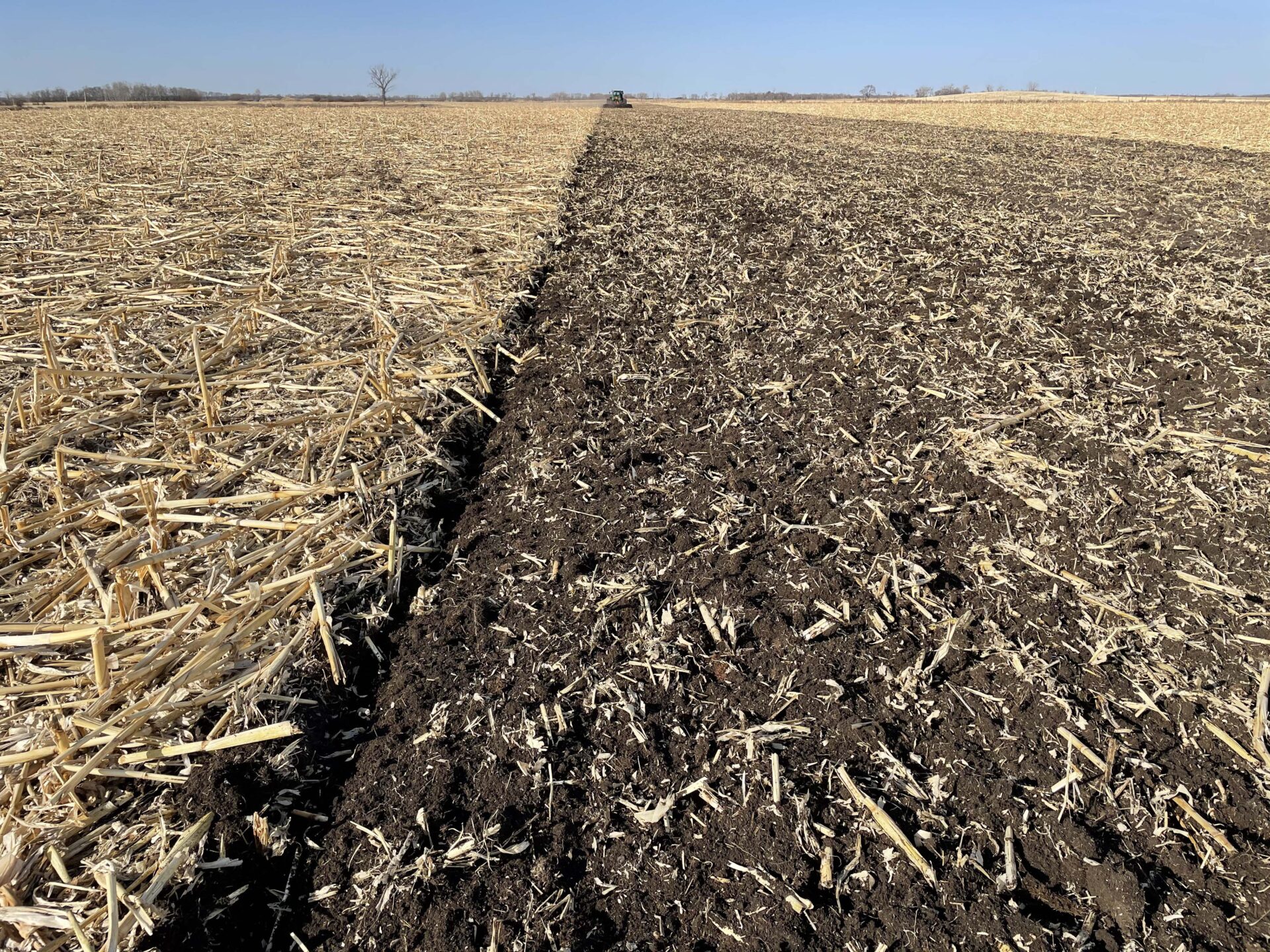

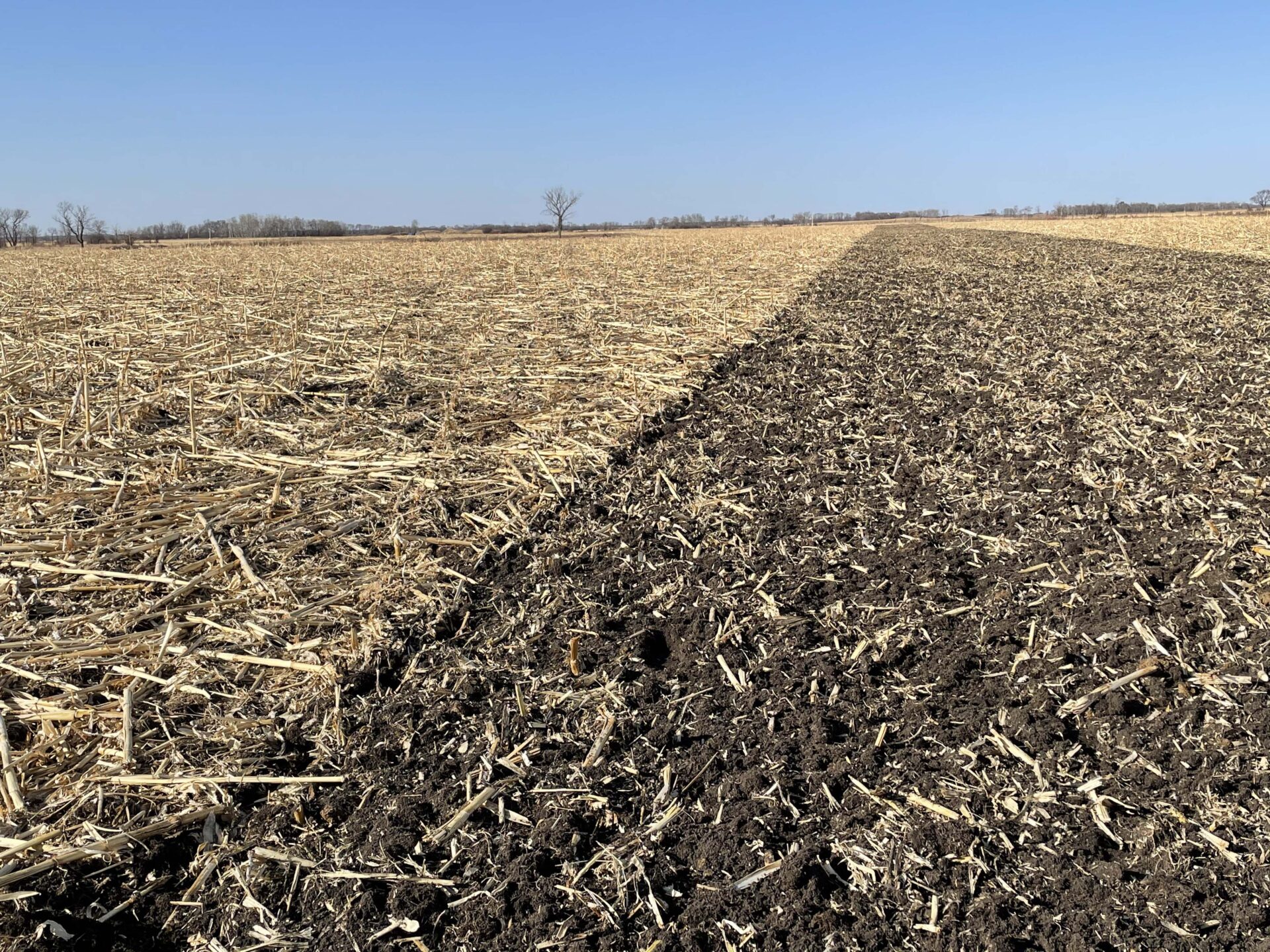

Стебли кукурузы и остатки бобовых — его основная работа. При шаге 254 мм диски дают эффективную ширину реза 127 мм. Катки за ними разбивают комья, а пружинная борона распределяет то, что осталось. Колеи глубиной до 41 см заделываются за один проход.
2,9 м у орудий на 4,0 м и 4,9 м, 3,4 м у орудия на 6,1 м. Транспортная длина 8,9 м, высота орудия на 6,1 м в сложенном виде 4,2 м.
