Chisel Flex

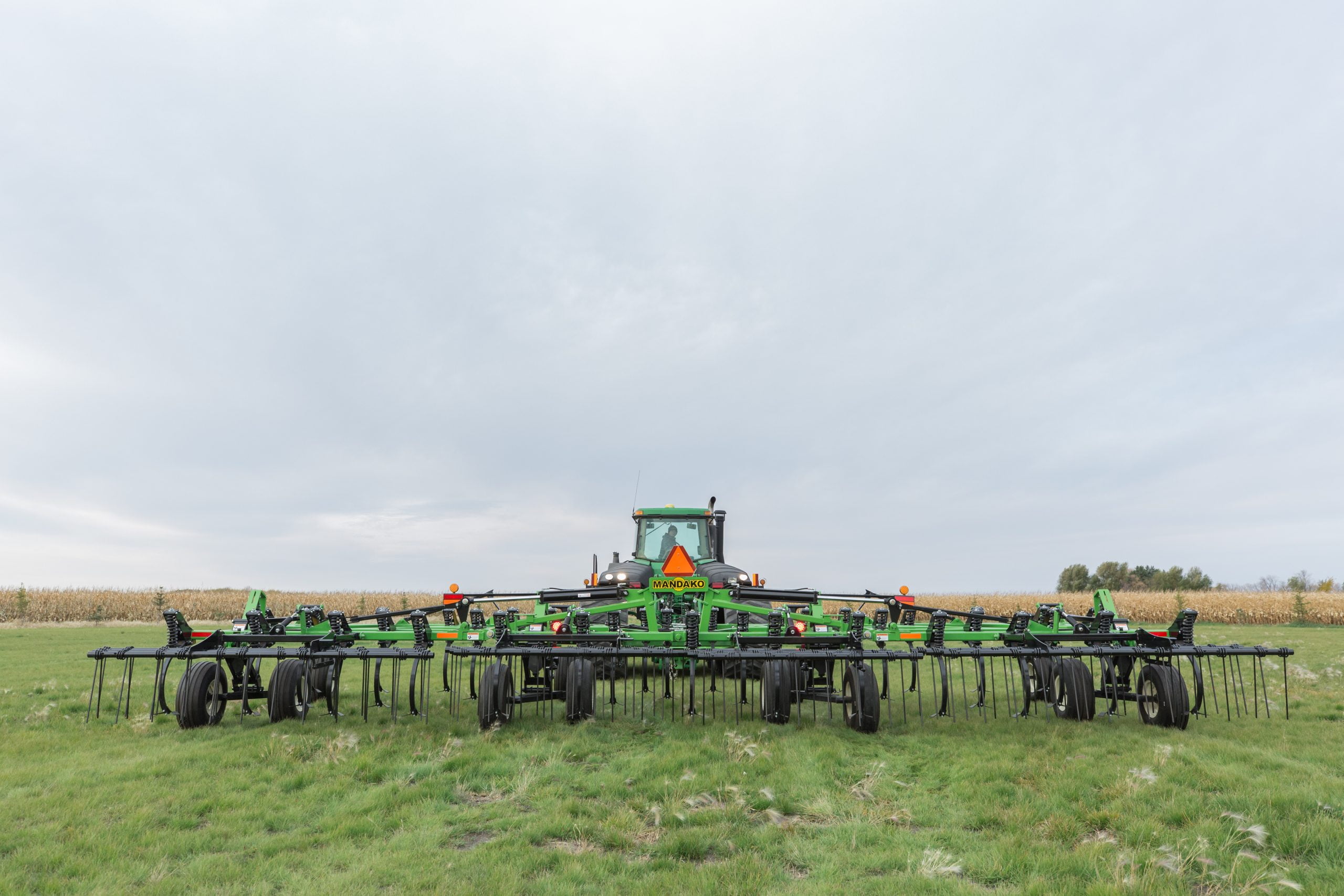

Chisel Flex — чизельный плуг Mandako для основной обработки почвы. Мы собираем его в Плам-Кули (Манитоба, Канада) в пяти вариантах ширины захвата, от 12,2 до 19,8 м. Усиленные стойки стоят с шагом 305 мм. Предохранитель каждой стойки срабатывает при усилии от 360 кг. Чизель рыхлит на глубину 3–15 см и оставляет пожнивные остатки на поверхности, а не запахивает их.

Что чизель делает в поле

Стойки разрушают уплотнённый слой под глубиной обработки и приподнимают почву, не переворачивая её. Пожнивные остатки остаются на поверхности. Зимой они удерживают верхний слой почвы, а весной сохраняют в ней влагу. Это почвозащитная обработка: почва разрыхлена, а остатки остались на месте.

Стойки и предохранители

Усиленные стойки толщиной 31,8 мм и шириной 51 мм стоят с шагом 305 мм под углом 50°. Предохранитель каждой стойки срабатывает при усилии 360 кг. Камень поднимает одну стойку, остальные продолжают работать. Втулки Conex на стойке сменные. Изношенный шарнир — это заказ запчасти, а не новая стойка.

Гибкая рама

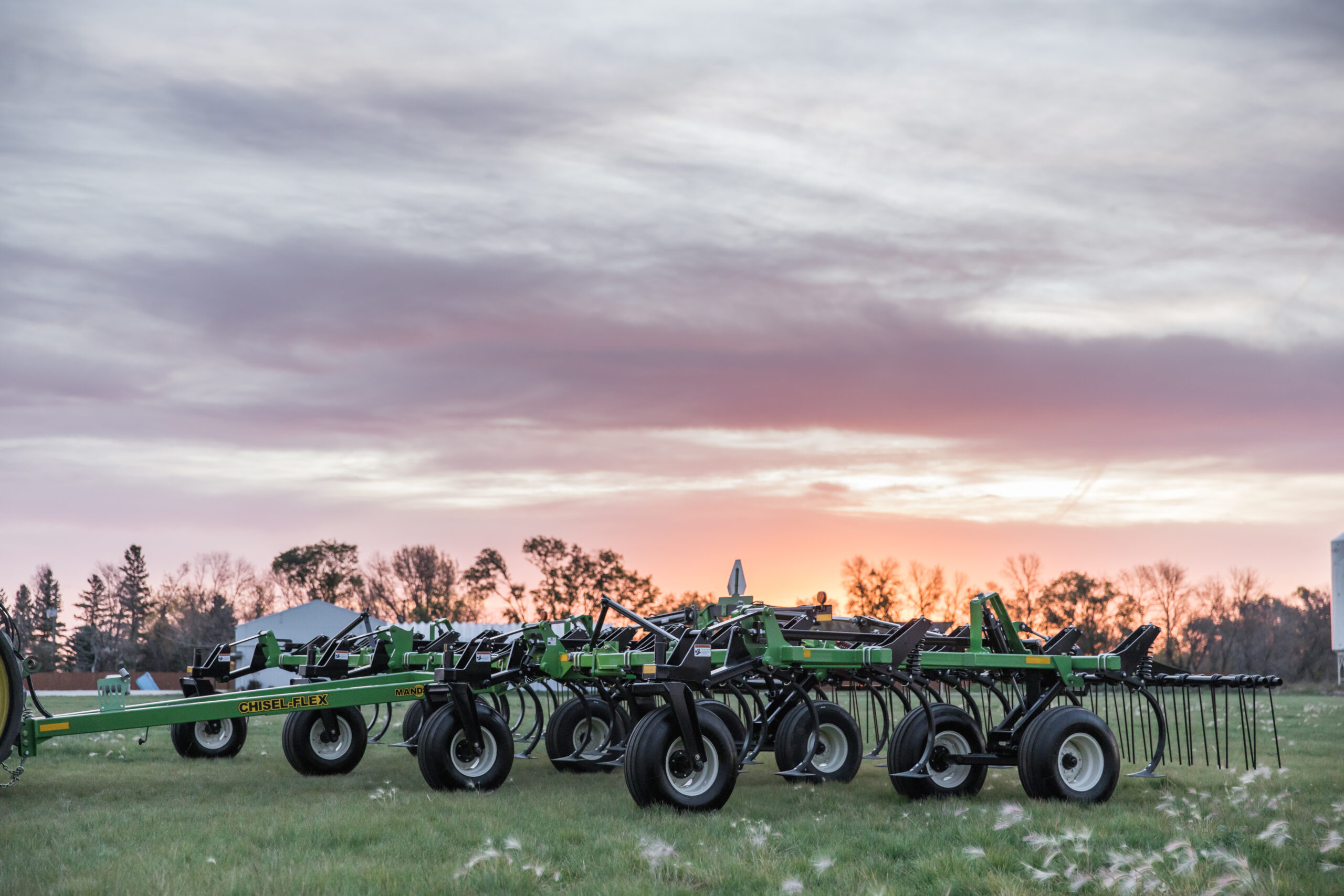

У модели 12,2 м три секции рамы и 7 шарниров изгиба. У моделей 14,0 м, 16,8 м, 18,0 м и 19,8 м пять секций и 11 шарниров. Шарниры позволяют раме повторять рельеф, а не зависать над ним. Поэтому стойки на краю боковой секции (крыла) идут на той же глубине, что и стойки за сцепкой. Глубина задаётся механически. Прижим бороны пружинный, его вы настраиваете сами.

Бороны

За стойками можно поставить усиленную пружинную борону в 3 или 4 ряда. У 3-рядной шаг зубьев 102 мм, у 4-рядной 76 мм. 4-рядная борона оставляет поверхность мельче и ровнее, но утяжеляет орудие. Между этими двумя свойствами и приходится выбирать.

Подключение и транспортировка

В стандартной комплектации петлевая сцепка (pintle) категории 3, на заказ категории 4. Плугу нужны 2 гидравлических выхода и 38 л/мин при 124 бар. Без борон транспортная ширина 5,9 м, длина 7,5 м, высота 4,9 м. Опорные колёса с тормозами, широкопрофильные шины 320/70R15 (12,5L). Ступицы на 6 болтов (H618) или на 8 болтов.

Типоразмеры и опции

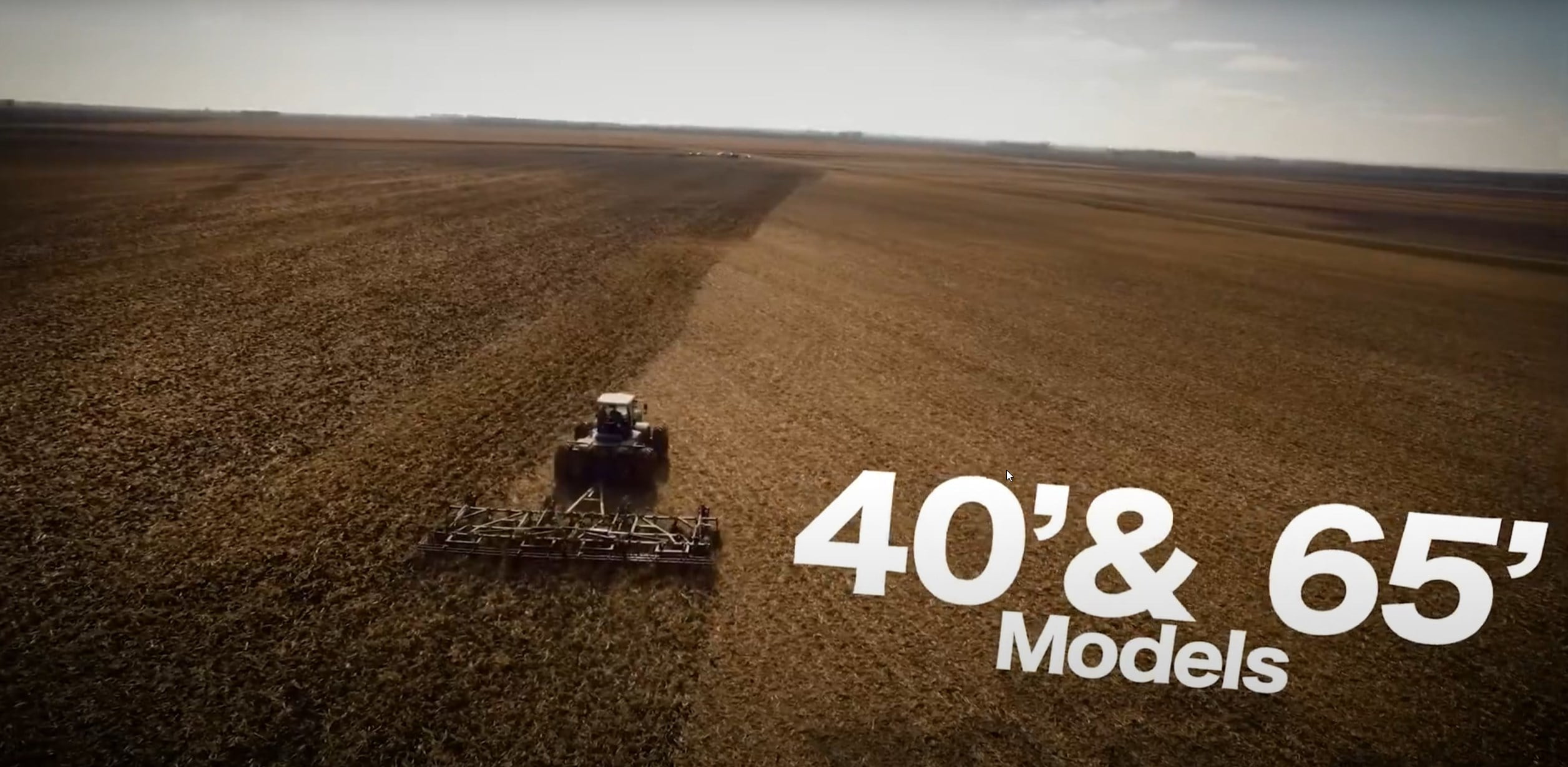

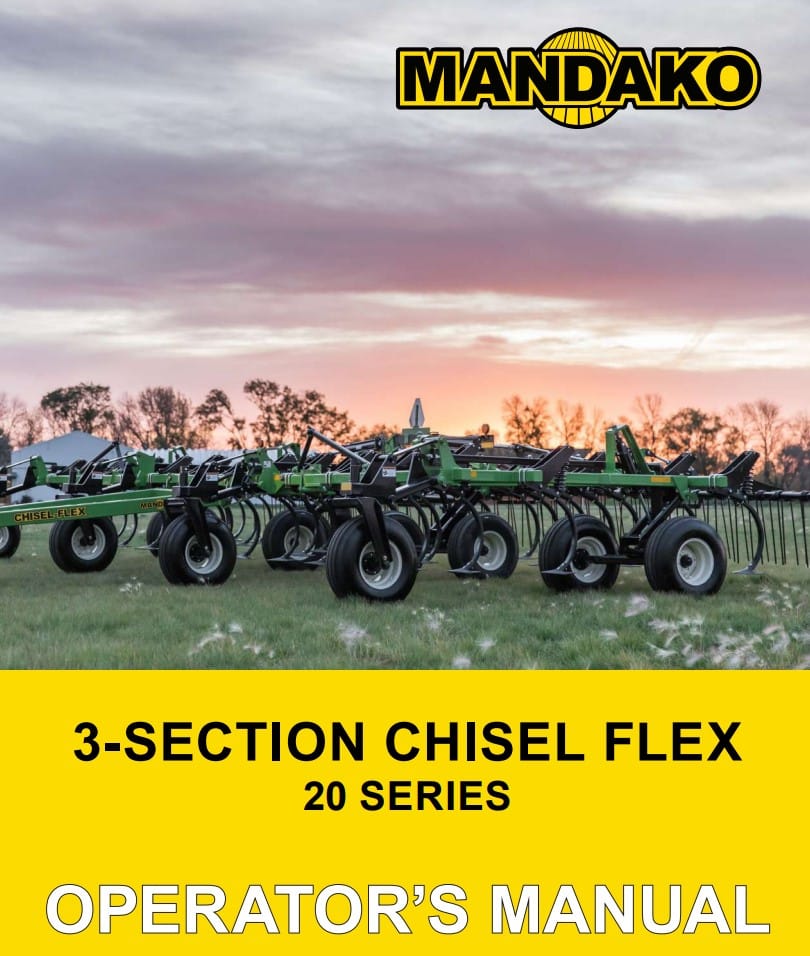

• Chisel Flex 40’ (12,2 м): 3 секции рамы, ширина захвата 12,2 м, 7 шарниров изгиба, 40 стоек.

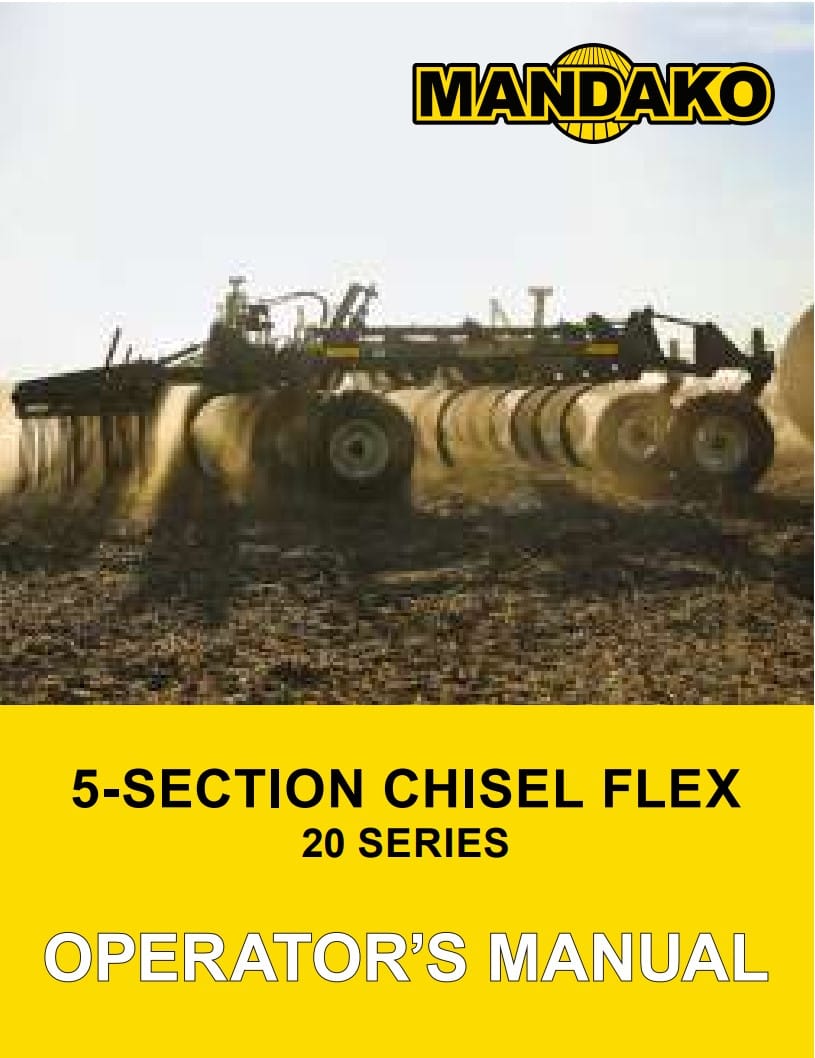

• Chisel Flex 46’ (14,0 м): 5 секций рамы, ширина захвата 14,0 м, 11 шарниров изгиба, 46 стоек.
• Chisel Flex 55’ (16,8 м): 5 секций рамы, ширина захвата 16,8 м, 11 шарниров изгиба, 55 стоек.
• Chisel Flex 59’ (18,0 м): 5 секций рамы, ширина захвата 18,0 м, 11 шарниров изгиба, 59 стоек.
• Chisel Flex 65’ (19,8 м): 5 секций рамы, ширина захвата 19,8 м, 11 шарниров изгиба, 65 стоек.
• Стойки: усиленные, толщиной 31,8 мм и шириной 51 мм, шаг 305 мм, угол 50°. Сменные втулки Conex на стойке, предохранители от 360 кг, плавающая сцепка.
• Глубина: 3–15 см, механическая регулировка глубины, пружинный прижим.
• Рама: гибкая рама Super Flex из трубы 102 × 102 мм со стенкой 6,4 мм и 9,5 мм, минимум точек смазки.
• Бороны: усиленная пружинная борона в 3 или 4 ряда (на заказ), шаг зубьев 102 мм у 3-рядной и 76 мм у 4-рядной.
• Сцепка: петлевая (pintle) категории 3, категории 4 на заказ.
• Ступицы и шины: на 6 болтов (H618) или на 8 болтов, тормоза на опорных колёсах, широкопрофильные шины 320/70R15 (12,5L).
• Гидравлика: 2 выхода, 38 л/мин при 124 бар.
• Транспортные размеры (без борон): длина 7,5 м, ширина 5,9 м, высота 4,9 м.
• Масса: от 7 510 до 11 860 кг с 3-рядной бороной, от 7 680 до 12 130 кг с 4-рядной.
• Требуемая мощность трактора: 26–33 л. с. на метр ширины захвата у модели 12,2 м, 30–36 л. с. на метр у более широких.
• Ширина захвата: 12,2 м | 14,0 м | 16,8 м | 18,0 м | 19,8 м
